라즈베리파이용 멀티카메라 어댑터 Multi camera Adapter module fully compatible for official Raspberry Pi Board
판매가격 : 77,000원 (부가세 포함)
상품코드 :[8221]JOH-ADC-B0069
배송일 :당일발송
제조사 :ARDUCAM
브랜드 :Arducam [브랜드몰 바로가기]
남은수량 : 4개
구매수량 :
총 금액 :
추가&대량구매 요청 053-588-4080

라즈베리파이를 사용하여 스테레오 카메라를 연결한다거나, 여러개의 카메라를 연결해서 구역별로 모니터링할 수 있는 시스템을 구축한다면 꼭 필요한 제품이 아닐까 싶습니다.




준비물

라즈베리파이 3

어댑터 보드 (Multi Camera Adapter module fully compatible):

마이크로SD카드

라즈베리파이 카메라 필요한 개수만큼

라즈베리파이 전원

키보드, 마우스


1. 라즈베리파이에 운영체제를 설치합니다. (강좌 바로가기)

2. python-rpi.gpio 설치합니다. 터미널에서 다음의 명령어를 입력

sudo apt-get install python-rpi.gpio

3. python_files라는 이름으로 폴더를 생성해보았습니다.

mkdir python_files

4. 디렉토리에 들어간 후에 에디터로 multicam.py라는 파이썬 코드를 작성합니다.

cd python_files

sudo nano multicam.py

5. 다음의 소스코드를 붙여넣고 저장합니다.

 import RPi.GPIO as gp

import os

gp.setwarnings(False)
gp.setmode(gp.BOARD)

gp.setup(7, gp.OUT)
gp.setup(11, gp.OUT)
gp.setup(12, gp.OUT)

gp.setup(15, gp.OUT)
gp.setup(16, gp.OUT)
gp.setup(21, gp.OUT)
gp.setup(22, gp.OUT)

gp.output(11, True)
gp.output(12, True)
gp.output(15, True)
gp.output(16, True)
gp.output(21, True)
gp.output(22, True)

def main():
    gp.output(7, False)
    gp.output(11, False)
    gp.output(12, True)
    capture(1)

    gp.output(7, True)
    gp.output(11, False)
    gp.output(12, True)
    capture(2)

    gp.output(7, False)
    gp.output(11, True)
    gp.output(12, False)
    capture(3)

    gp.output(7, True)
    gp.output(11, True)
    gp.output(12, False)
    capture(4)

def capture(cam):
    cmd = "raspistill -o capture_%d.jpg" % cam
    os.system(cmd)

if __name__ == "__main__":
    main()

    gp.output(7, False)
    gp.output(11, False)
    gp.output(12, True)


6. 파이썬을 실행합니다.

sudo python multicam.py


카메라 4대에 순차적으로 사진이 찍히고 저장되는 것을 확인할 수 있습니다.

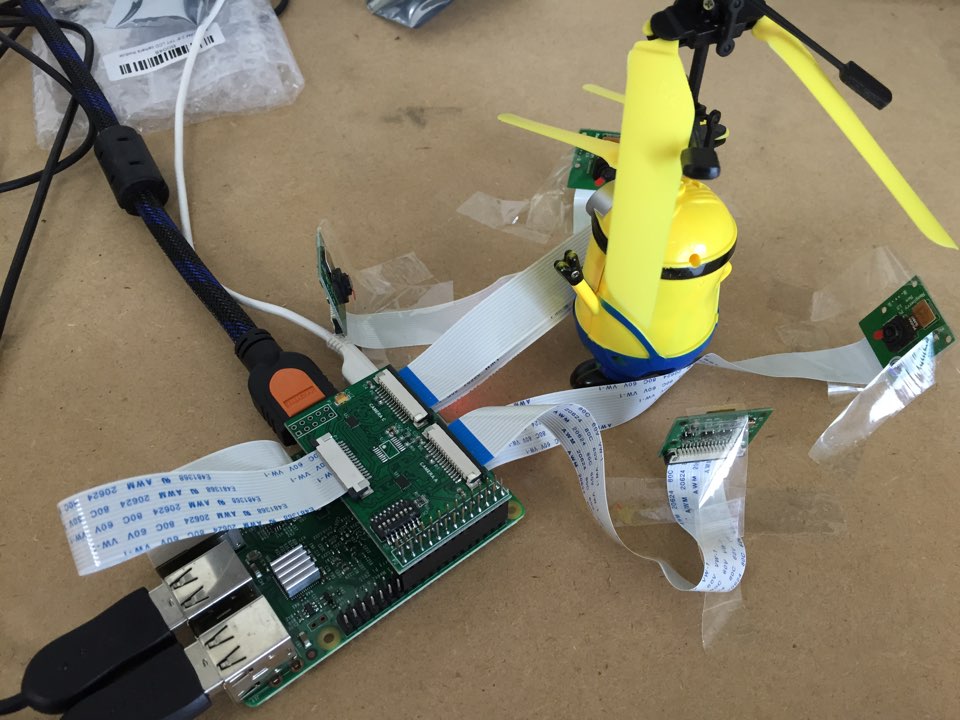

사방에서 스캔을 할 수 있도록 초간단하게 만들어보았습니다. 순차적으로 사진을 찍게 되며, 다음과 같은 사진이 찍혔네요. 원리만 설명하려다보니 초점 및 방향 설정을 못한 점은 양해 부탁드립니다.





하지만, 놀라운 점은 여기서 끝이 아닙니다.

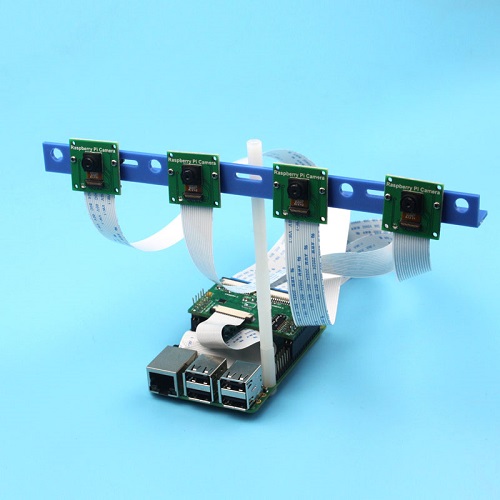

여러개의 어댑터를 적층할 수 있기 때문에, 4개, 8개, 12개 이상의 카메라를 연결할 수 있다는 점이죠.

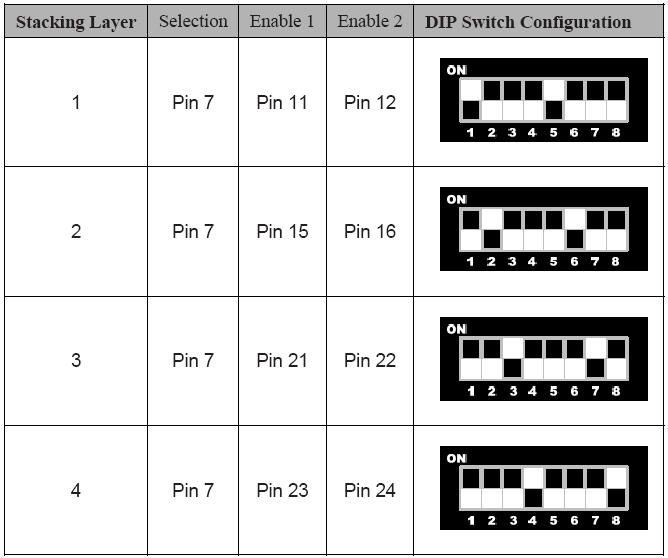

보드 위에 조그만 스위치가 있는데, 이 스위치를 사용하면 4개까지 측정을 할 수 있기 때문에 16개의 카메라 연결이 가능합니다.

농장에서 카메라로 여러 구역의 모니터링을 한다거나, 집에서 시큐리티 카메라로 방범용도로 활용한다거나, 무인자동차에 장착, 블랙박스 활용 등 활용도가 높을 듯 합니다.



사용 방법은 블로그를 참고해주세요~
http://blog.naver.com/roboholic84/220818784395


특징 (Features) :

  • 사물인터넷 (IOT) 애플리케이션, 로봇 카메라, 농업용 카메라로의 응용



구성품 (Includes) :

  • 어댑터보드 1개

  • 라즈베리파이와의 연결 케이블 1개 (카메라 미포함)

  • 라즈베리파이는 포함되어 있지 않습니다.



참고자료 (noted items) :

  • http://www.arducam.com


응용 예제 (Application Examples) :

설명 설명 설명 설명
