저렴한 아두이노 메가 2560 보드 (CH340 Arduino MEGA2560 compatible)
USB 케이블이 있어야 사용가능합니다.
판매가격 : 10,450원 (부가세 포함)
상품코드 :[3015]JOH-MIZ-CH340M
배송일 :당일발송
제조사 :OEM
브랜드 :OEM [브랜드몰 바로가기]
남은수량 : 90개 이상
구매수량 :
총 금액 :
추가&대량구매 요청 053-588-4080



아두이노 관련 블로그입니다. 아두이노, 라즈베리파이에 대한 기초강좌, 프로젝트, 각 상품에 대한

사용예제 등을 확인하실 수 있습니다. http://blog.naver.com/roboholic84


구입 하기 전에 확인하기 : 정품보드와 호환 보드의 차이점이 무엇인가요?


아두이노 메가와 100% 호환되는 제품입니다. 마이크로프로세서에 입문하시는 학생분들 및 초보자
분들께 강추드립니다. 공지사항에 있는 뻔뻔한 아두이노 키트 매뉴얼을 다운로드 받으셔서 예제를
통한 학습을 하실 수 있고, 게시판 왼쪽의 무료 기술상담을 통해서 진행하시려는 프로젝트 상담을
받으실 수 있습니다.



옵션 상품 (Option Product) : 같이 사용하면 좋은 제품들 (클릭하면 판매 사이트로 이동합니다.)

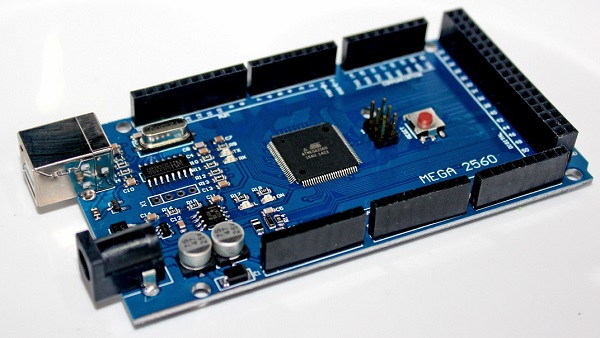

* 실제 배송될 제품 이미지입니다.












기존 FT232 칩이 사용되던 아두이노 보드와의 차이점




기존 FT232 보드와의 차이점

한줄평: 저렴하게 구입이 가능하며 아래링크에서 컴퓨터 드라이버만 설치해주면 기존 메가처럼 작동합니다.

윈도우 운영체제 사용시 드라이버 설치 링크바로가기


자세한 내용:


기존 아두이노의 IOREF핀이 5V핀으로 변경되었습니다.


기존의 female 핀헤더에만 선을 꽂을 수 있었지만 CH340모델은 핀 구멍이 추가되어 직접 납땜을 하거나

male 핀헤더등을 연결하여 사용이 가능합니다.


쉴드를 적층하거나 전원을 연결하는데에는 아무런 지장이 없으며 프로그램 업로딩 또한 별도의 드라이버를

설치해주어야 하는 점을 제외하면 달라진 점은 없습니다.


조금 더 저렴한 가격으로 아두이노를 구매하길 원하시는 분들은 새로나온 CH340 메가

호환보드를 구매하는 것도 좋은 방법이라 생각됩니다.



스펙

Microcontroller ATmega2560
Operating Voltage 5V
Input Voltage (recommended) 7-12V
Input Voltage (limits) 6-20V
Digital I/O Pins 54(PWM: 14)
Analog Input Pins 16
DC Current per I/O Pin 40 mA
DC Current for 3.3V Pin 50 mA
Flash Memory 256 KB (ATmega2560) of which 8 KB used by bootloader
SRAM 8 KB (ATmega2560)
EEPROM 4 KB (ATmega2560)
Clock Speed 16 MHz

디자인 파일

EAGLE files: 바로가기

Schematic: 바로가기

전원

아두이노 메가는 USB를 통하거나 외부 파워를 통해 전원을 공급 받을 수 있습니다. 둘 중에 전원은 자동으로 선택됩니다. 보드는 외부 전원, 6V-20V에서 작동하며 만약 공급되는 전원이 7V 미만이면 5V핀은 5V보다 약간 적은 전압을 출력하고 안정적이지 않을 수 있습니다. 또한 12V이상 일 경우, 레귤레이터가 과열되거나 보드가 손상될 수 있기 때문에 9V 전원을 사용하실 것을 추천합니다.

전원과 관련된 핀으로는 다음과 같습니다.

  • VIN. 외부 전원을 사용하였을 때, 아두이노 보드의 입력 전압 핀입니다. USB를 통한 전원 공급이 아니라면 이 VIN을 사용하시면 됩니다.

  • 5V. 아두이노에 의해 출력되면 5V 전압입니다.

  • 3V3. 레귤레이터에 의해 출력되는 3.3V 전압으로 최대 50mA의 전류를 사용할 수 있습니다.

  • GND. 그라운드 핀들.

메모리

아두이노 나노와 마찬가지로 256KB를 가지며, 8KB의 SRAM과 4KB의 EEPROM을 갖습니다.

입력과 출력

54개의 디지털 핀들은 입력 혹은 출력으로 이용되며 pinMode(), digitalWrite(), 그리고 digitalRead()라는 함수로 사용될 수 있습니다. 이 디지털 핀들은 5V로 작동되며 최대 40mA을 출력하거나 입력 받을 수 있습니다. 또한, 이들 핀들은 20-50kOhm의 풀업 저항을 내장하고 있습니다. 몇몇 핀들은 다음과 같은 함수를 가지고 유용하게 사용되기도 합니다.

  • Serial: 0 (RX) and 1 (TX). 시리얼 핀들은 시리얼 데이터를 받거나(RX) 전송(TX)합니다. 이들 핀들은 FTDI USB-to-TTL 시리얼 칩에 연결이 되어 있습니다.

  • 추가 하드웨어 시리얼 1,2,3

  • External Interrupts:  2번(interrupt 0), 3번(interrupt 1), 18번(interrupt 5), 19번(interrupt 4), 20번(interrupt 3), 21번(interrupt 2) 핀들은 외부 인터럽트로 사용됩니다. attachInterrupt()라는 함수를 참조해주세요.

  • PWM: 2~13 and 44~46. 이들 6개의 핀들은 8-bit의 PWM 출력을 하며 analogWrite() 함수를 이용합니다.

  • SPI: 53 (SS), 51 (MOSI), 50 (MISO), 52 (SCK). 이핀들은 SPI통신을 지원합니다.

  • LED: 13. 13번 핀은 아두이노에 내장되어 있는 LED에 연결이 되어 있습니다.

  • ANALOG: 메가는 16개의 아날로그 인풋을 받을 수 있는데, 이들은 10bit의 분해능을 갖습니다. 즉, 0V~5V의 값을 1024로 잘게 쪼개서 그 값을 읽을 수 있습니다. 만약 이 0V~5V의 범위를 바꾸기 위해서는 AREF에 다른 전압을 가해주면 됩니다 (analogReference() 함수를 참조해주세요).

  • I2C: 20 (SDA) and 21 (SCL). 센서값을 읽을 때 종종 사용되는 I2C (TWI) 커뮤니케이션을 Wire library를 통해 지원합니다 (Wire library를 참조해주세요).

프로그래밍

메가를 프로그래밍 할 때는 툴(Tools)에서 보드(Board)를 선택한 후, Arduino MEGA or MEGA 2560을 선택해주세요.
