공기중의 먼지를 검출할 수 있는 광학식 공기 품질 센서입니다. 적외선 방출 다이오드와 포토 트랜지스터가 대각선으로 배치되어 공기중 먼지의 반사광을 감지하는 원리이며, 담배 연기와 같은 먼지를 감지할 수 있습니다.
원활한 측정을 위해선 팬모터로 공기를 순환시켜주어야 합니다.
- 작동 전압: 4.5V ~ 5.5V
- 동작 전류: 11mA
- 신호 유형: 아날로그 전압
- 측정 범위: 0 ~ 600 µg/m3
- 측정 감도: 0.5±0.15 V/(0.1 mg/m3)
- 정밀도: ±30%
- 작동 온도: -10 ~ 65 ℃
- 제품 크기: 46 x 34 x 17.7 mm
- 제품 무게: 약 17g

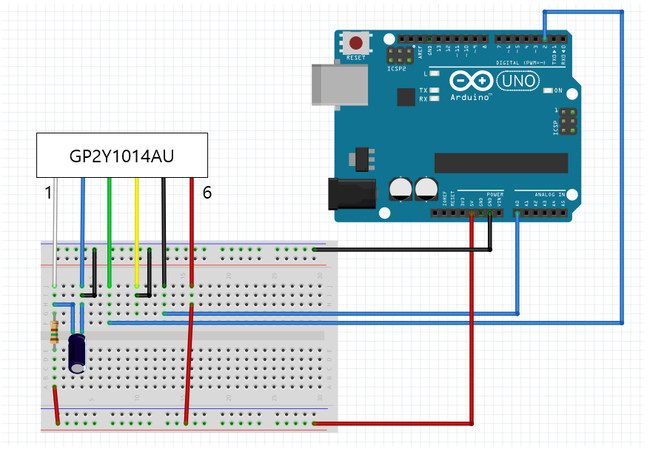

작동을 위해서 구성품의150옴, 220µf 캐패시터로 회로를 만들어주어야 합니다.
GP2Y1014AU 모듈과 배선방법이 동일합니다.
